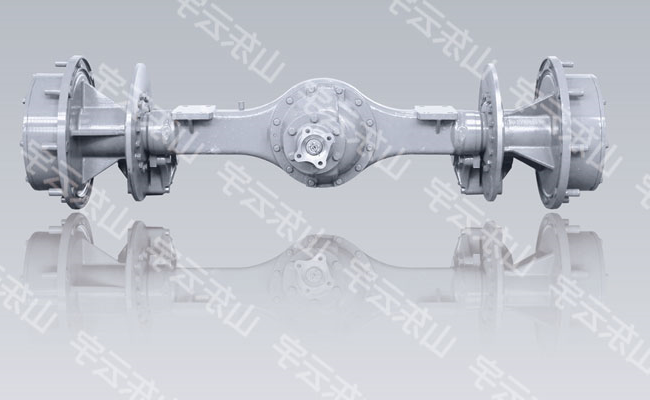

ZL15F系列装载机驱动桥

产品介绍：

  • 电话： 3302651 3302663 2095186 2095198
  • 电话：2095197 2095188
  • 售后服务电话：4006217988
  • 配 件 部：0538－2095198 3302651
  • 地址：山东省肥城市康王西路257号

  • 产品详情

  • 结构特点




结构尺寸说明：

1.　ZL16EQUDONGQIAOSHURUFALANDEXUANXIANGYUTUSHIXIANGFAN。

2.　ZL16ELUNWANGLUOMUGUIGEWEIM20×1.5，DUIBIANS=30，SR22,QIYUCHICUNRUTUSUOSHI。

3.　ZL16EQUDONGQIAODEANZHUANGPANWEISHUANGPAN，ANZHUANGKONGCHICUNWEI973/150×65，ANꩵZHUANGPANHOUDUWEI🎉137，QIYUCHICUNRUTUSUOSHI。



连　接　尺　寸
　　　　　 桥　型
桥　型
ZL10B
ZL15F
ZL15F(A)
ZL16E
ZL16D
L1
1039
1040
1132
1040
L2
1390
1430
1482
1390
L3
1637
1677
1729
1637
L4
670
658
793
658
L5
670
720
793
720
D1
ϕ340H11
ϕ374H11
ϕ315H11
ϕ315H11
D2
ϕ377
ϕ414
ϕ380
ϕ380
D3
ϕ416
ϕ454
ϕ420
ϕ420
R1
R157
R167
R162
R162
R2
R227
R227
R232
R232
